AT系列气动执行器是双活塞齿条与齿轮转动结构设计，分为双作用
DA气动执行器与单作用
SR气动执行器（弹簧复位），适用于户外或户内各种不含腐蚀性或腐蚀性环境，操作介质经过30μm过滤的干燥或加油润滑的洁净压缩空气，或非腐蚀性气体。暴露点温度-20°~80°。
技术参数：
扭矩：8Nm～4500Nm
安装法兰：DIN/ISO 5211 DIN 3337
控制阀连接：NAMUR标准
结构：齿轮齿条式气动执行器
转角：90°（+/- 5°）
材质：铝合金、产品表面硬质阳极氧化（硬质阳极氧化+特氟龙喷涂）
特点：低摩擦，寿命长，开关次数可达100万次以上。
使用范围：用于角行程阀门，球阀、蝶阀、旋塞阀等
回转角度：双作用式=90°单作用式=90°、标准执行器旋转轴角度从两端可调节-5°+5°。输出扭矩：3~10000Nm
空气压力：2~8bar，*大10bar。
附件：
电磁阀、电气定位器、限位开关、气源处理三联件（有减压器、过滤器、油雾器）、手轮
AT气动执行器 双作用输出扭矩表（单位:N.m）
| 型号 |
气源压力（Bar） |
| 2 |
2.5 |
3 |
4 |
4.5 |
5 |
5.5 |
6 |
7 |
8 |
| AT-32 |
3.1 |
3.8 |
4.6 |
6.1 |
6.9 |
7.6 |
8.4 |
9.2 |
10.7 |
12.2 |
| AT-45 |
6 |
7.6 |
9.1 |
12.1 |
13.6 |
15.1 |
16.6 |
18.1 |
21.1 |
24.2 |
| AT-52 |
8.1 |
10.1 |
12.1 |
16.1 |
18.1 |
20.2 |
22.2 |
24..2 |
28.2 |
32.3 |
| AT-63 |
14.2 |
17.8 |
21.3 |
28.4 |
32 |
35.5 |
39.1 |
42.6 |
49.7 |
56.8 |
| AT-75 |
20.1 |
25.2 |
30.2 |
40.3 |
45.3 |
50.3 |
55.4 |
60.4 |
70.5 |
80.5 |
| AT-83 |
30.8 |
38.5 |
46.2 |
61.6 |
69.4 |
77.1 |
84.8 |
92.5 |
107.9 |
123.3 |
| AT-92 |
45.4 |
56.8 |
68.2 |
90.9 |
102.3 |
113.6 |
125 |
136.3 |
159.1 |
181.8 |
| AT-105 |
65.8 |
82.2 |
98.7 |
131.6 |
148 |
164.4 |
180.9 |
197.3 |
230.2 |
263.1 |
| AT-125 |
103 |
128 |
154 |
205 |
231 |
256 |
282 |
308 |
359 |
410 |
| AT-140 |
175 |
219 |
263 |
351 |
395 |
439 |
482 |
526 |
614 |
702 |
| AT-160 |
267 |
334 |
401 |
535 |
601 |
668 |
735 |
802 |
935 |
1069 |
| AT-190 |
431 |
538 |
646 |
861 |
969 |
1077 |
1185 |
1292 |
1508 |
1723 |
| AT-210 |
526 |
658 |
789 |
1052 |
1184 |
1316 |
1447 |
1579 |
1742 |
2105 |
| AT-240 |
773 |
996 |
1160 |
1546 |
1740 |
1933 |
2126 |
2320 |
2706 |
3093 |
| AT-270 |
1174 |
1468 |
1761 |
2349 |
2642 |
2936 |
3229 |
3523 |
34110 |
4697 |
AT双作用气动执行器选型方法：
在已确定阀门的扭矩上再增加安全值，水蒸汽或非润滑的液体介质增加25%安全值；非润滑的浆料液体介质增加30%安全值；非润滑的干气介质增加40%安全值；非润滑用气体输送的颗粒粉料介质增加60%安全值；对于清洁、低摩擦的润滑介质增加20%安全值；
例：当需要控制一个扭矩为200Nm的球阀，气源压力只有5bar，介质为非润滑的水蒸汽，选型增加25%安全值等于250Nm,按双作用输出扭矩表气源压力5bar查找到等于近似的扭矩数据，选256Nm，则对应的型号为AT-125型。

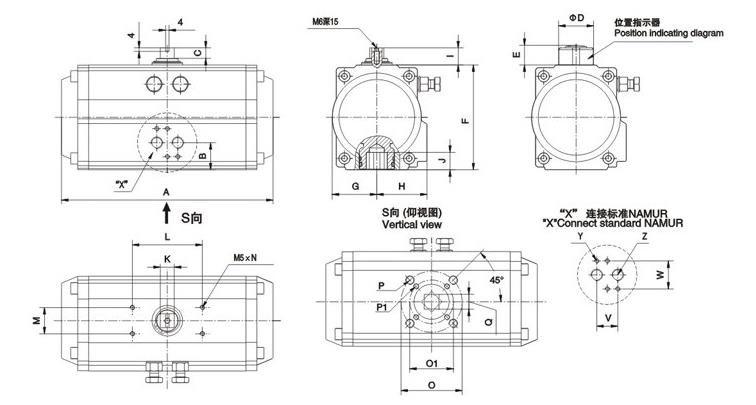

外形尺寸：
| 型号 |
AT52 |
AT63 |
AT75 |
AT83 |
AT92 |
AT105 |
AT125 |
AT140 |
AT160 |
AT190 |
AT210 |
AT240 |
AT270 |
| DR/SC |
DR/SC |
DR/SC |
DR/SC |
DR/SC |
DR/SC |
DR/SC |
DR/SC |
DR/SC |
DR/SC |
DR/SC |
DR/SC |
DR/SC |
| ISO flange |
F04-05 |
F05-07 |
F05-07 |
F05-07 |
F05-07 |
F07-10 |
F07-10 |
F10-12 |
F10-12 |
F14 |
F14 |
F16 |
F16 |
| A |
145 |
169 |
201 |
209 |
242 |
275 |
332 |
385 |
450 |
507 |
562 |
645 |
722 |
| B |
24 |
25.5 |
27 |
30.5 |
31 |
32.5 |
33 |
39.5 |
43.5 |
58.5 |
64 |
72 |
74 |
| C |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
20 |
20 |
20 |
20 |
| ΦD |
40 |
40 |
40 |
40 |
40 |
40 |
55 |
55 |
55 |
80 |
80 |
80 |
80 |
| E |
22 |
22 |
22 |
22 |
22 |
22 |
22 |
22 |
22 |
33 |
33 |
33 |
33 |
| F |
72 |
88 |
100 |
108 |
120 |
133 |
155 |
171.5 |
197 |
230 |
255 |
290 |
320 |
| G |
30 |
36 |
42 |
46 |
51 |
58 |
67.5 |
76 |
86.5 |
103 |
113 |
129 |
146 |
| H |
41 |
46 |
52 |
55 |
57.5 |
58 |
67.5 |
76 |
86.5 |
105 |
113 |
129 |
146 |
| L |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
130 |
130 |
130 |
130 |
| M |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
| N |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
| O1 |
36 |
50 |
50 |
50 |
50 |
70 |
70 |
102 |
102 |
/ |
/ |
/ |
/ |
| O |
50 |
70 |
70 |
70 |
70 |
102 |
102 |
125 |
125 |
140 |
140 |
165 |
165 |
| P1 |
4-M5 |
4-M6 |
4-M6 |
4-M6 |
4-M6 |
4-M8 |
4-M8 |
4-M10 |
4-M10 |
/ |
/ |
/ |
/ |
| P |
4-M6 |
4-M8 |
4-M8 |
4-M8 |
4-M8 |
4-M10 |
4-M10 |
4-M12 |
4-M12 |
4-M16 |
4-M16 |
4-M20 |
4-M20 |
| V |
24 |
24 |
24 |
24 |
24 |
24 |
24 |
24 |
24 |
24 |
24 |
40 |
40 |
| W |
32 |
32 |
32 |
32 |
32 |
32 |
32 |
32 |
32 |
32 |
32 |
45 |
45 |
| Y |
M5*8 |
M5*8 |
M5*8 |
M5*8 |
M5*8 |
M5*8 |
M5*8 |
M5*8 |
M5*8 |
M5*8 |
M5*8 |
M6*10 |
M6*10 |
| Z |
1/4" |
1/4" |
1/4" |
1/4" |
1/4" |
1/4" |
1/4" |
1/4" |
1/4" |
1/4" |
1/4" |
3/8" |
3/8" |
注：以上数据仅供参考。除双作用气动执行器外，还有单作用气动执行器可供选型。
